Spritzgießerei: Vom Entwurf bis zum fertigen Produkt – alles über den Prozess

Die Spritzgießerei ist eine der bedeutendsten Fertigungstechniken in der modernen Industrie. Sie wird genutzt, um eine breite Palette von Kunststoffteilen in unterschiedlichen Größen, Formen und Funktionen zu produzieren. Vom Entwurf des Produkts über die Herstellung der Form bis hin zur finalen Produktion des Teils bietet die Spritzgießerei eine effiziente und präzise Möglichkeit, qualitativ hochwertige Teile in großen Stückzahlen zu fertigen. Dieser Artikel liefert eine umfassende Zusammenfassung des gesamten Spritzgießprozesses, von den ersten Schritten der Produktentwicklung bis zum fertigen Endprodukt.

1. Der Beginn: Entwurf und Design

Der Prozess der Spritzgießerei beginnt bereits mit dem Entwurf des Produkts. Der Designprozess spielt eine entscheidende Rolle für die Qualität und den Erfolg des Endprodukts. Dabei müssen mehrere Faktoren berücksichtigt werden:

• Funktionalität und Anwendung: Das Design muss sicherstellen, dass das Kunststoffteil seine Funktion über den gesamten Lebenszyklus hinweg erfüllt. Dazu gehört die Berücksichtigung von Faktoren wie Mechanik, Chemikalienbeständigkeit oder Wärmebeständigkeit.
• Materialwahl: Die Wahl des richtigen Kunststoffmaterials ist von entscheidender Bedeutung, um die gewünschten Eigenschaften wie Festigkeit, Flexibilität, Beständigkeit oder Oberflächenqualität zu erreichen. Zu den gängigsten Kunststoffen gehören Polyethylen (PE), Polypropylen (PP), Polycarbonat (PC) und Acryl.
• Formgestaltung: Die Form des Produkts muss so entworfen werden, dass sie sich mit der Spritzgießtechnik effizient produzieren lässt. Dazu gehören Überlegungen zu Schrumpfung, Fließverhalten des Kunststoffs und der Entformung des Teils.
• CAD-Software: Der Entwurf des Teils wird mithilfe von CAD-Software (Computer-Aided Design) erstellt. Diese Programme ermöglichen es den Designern, das Teil in 3D zu visualisieren und seine Funktionalität zu testen, noch bevor die Form hergestellt wird.

2. Die Spritzgussform: Vom Design zur Fertigung

Nachdem der Entwurf des Produkts abgeschlossen und genehmigt wurde, folgt die Herstellung der Spritzgussform, die eine zentrale Rolle im gesamten Fertigungsprozess spielt. Die Form ist das Werkzeug, in das der Kunststoff eingespritzt wird, um das Endprodukt zu erhalten. Der Bau dieser Form ist ein komplexer und präziser Prozess, der mehrere Schritte umfasst:

• Materialauswahl für die Form: Spritzgussformen werden in der Regel aus hochfestem Stahl oder Aluminium hergestellt, da diese Materialien hohe Temperaturen und den Druck des Einspritzvorgangs aushalten können. Stahlformen sind langlebiger, aber teurer, während Aluminiumformen für kleinere Serienproduktionen geeignet sein können.
• Formkonstruktion: Die Konstruktion der Form erfolgt meist durch den Einsatz von CNC-Fräsen und EDM (Elektroerosion), wobei die Form sehr präzise nach den Vorgaben des Entwurfs erstellt wird. Die Form besteht aus zwei Hauptteilen: der Hohlform (Matrize) und der Kernform, die zusammen das gewünschte Bauteil formen.
• Kühlkanäle und Entlüftung: Ein wichtiger Aspekt beim Formbau ist die Integration von Kühlkanälen. Diese sorgen dafür, dass der Kunststoff während des Prozesses gleichmäßig abkühlt. Die Entlüftung ist ebenfalls entscheidend, um Luftblasen und Lufteinschlüsse im Kunststoff zu verhindern, die die Qualität des Teils beeinträchtigen könnten.

3. Der Spritzgießprozess: Kunststoffverarbeitung unter Druck

Nach der Fertigung der Form beginnt der eigentliche Spritzgießprozess, bei dem der Kunststoff in die Form eingespritzt wird. Dieser Schritt erfolgt in mehreren Phasen:

• Schmelzen des Kunststoffs: Zunächst wird der Kunststoff in einem Extruder aufgeschmolzen. Hierbei wird der Kunststoff bei hohen Temperaturen (je nach Material zwischen 200 und 350 Grad Celsius) erhitzt und in eine flüssige Form überführt. Dieser Prozess sorgt dafür, dass der Kunststoff fließfähig wird und in die Form spritzen kann.

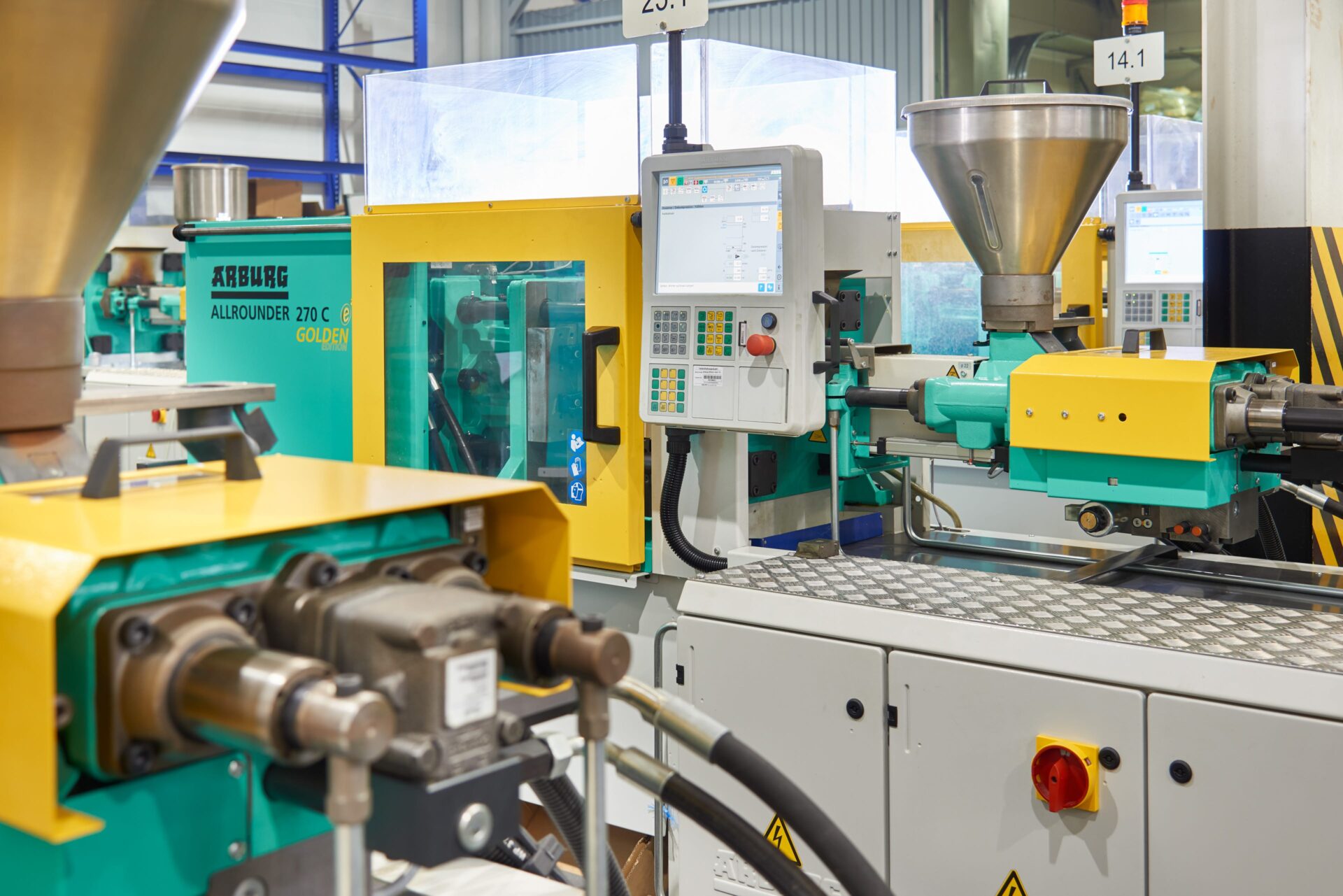

• Einspritzen in die Form: Der flüssige Kunststoff wird nun durch eine Spritzgießmaschine unter hohem Druck (bis zu 2.000 bar) in die Form eingespritzt. Der Druck sorgt dafür, dass der Kunststoff die Form vollständig ausfüllt und alle Details des Designs aufnimmt.
• Kühlung: Sobald der Kunststoff in der Form ist, muss er abkühlen und aushärten. Die Kühlzeit hängt von verschiedenen Faktoren ab, wie der Dicke des Teils und der Art des verwendeten Kunststoffs. Eine effiziente Kühlung ist entscheidend, um Verzugserscheinungen und Formfehler zu vermeiden.
• Abkühlung und Aushärtung: Der Kunststoff bleibt unter Druck in der Form, bis er vollständig abgekühlt und fest geworden ist. Je nach Material und Form muss der Kunststoff einige Sekunden bis Minuten in der Form bleiben.

4. Entformung und Nachbearbeitung

Nach dem Abkühlen wird das fertige Teil aus der Form entnommen. Dieser Schritt wird als Entformung bezeichnet. Dabei kann es erforderlich sein, spezielle Entformungstechniken wie das Öffnen der Form oder den Einsatz von mechanischen Vorrichtungen zu nutzen, um das Teil sicher zu entnehmen. Mit Spritzguss Kleinserie von Maxnext können Sie schnell und kostengünstig Ihre Produkte in kleinen Serien herstellen.

Oft sind nach dem Entformungsschritt noch einige Nachbearbeitungen erforderlich:

• Gratentfernung: Da beim Spritzgießen oft kleine Reste des Kunststoffs an den Übergängen der Formteile zurückbleiben, müssen diese überstehenden Reste, die als Grate bezeichnet werden, entfernt werden.
• Bohren und Schneiden: Einige Teile müssen noch bearbeitet werden, z. B. durch Bohren von Löchern oder Schneiden von Kanten, um sie funktional zu machen.
• Oberflächenveredelung: In manchen Fällen sind auch Oberflächenbehandlungen erforderlich, wie Lackieren, Beschichten oder Drucken, um die Optik zu verbessern oder die Haltbarkeit des Teils zu erhöhen.

5. Qualitätskontrolle: Sicherstellung der Präzision

Ein entscheidender Schritt in der Spritzgießerei ist die Qualitätskontrolle. Um sicherzustellen, dass die gefertigten Teile den Anforderungen entsprechen, wird eine Reihe von Prüfmethoden angewendet, darunter:

• Visuelle Inspektion: Dabei wird überprüft, ob das Teil keine sichtbaren Fehler oder Mängel wie Risse, Blasen oder Farbabweichungen aufweist.
• Maßprüfung: Mittels Messinstrumenten wie Koordinatenmessmaschinen (CMM) wird überprüft, ob das Teil die gewünschten Maßtoleranzen einhält.
• Funktionsprüfung: Insbesondere in sicherheitskritischen Bereichen wie der Automobil- oder Medizintechnik werden Funktionsprüfungen durchgeführt, um sicherzustellen, dass das Teil seinen Zweck erfüllt.

6. Verpackung und Lieferung

Nach bestandener Qualitätskontrolle werden die fertigen Spritzgussteile verpackt und zur Auslieferung vorbereitet. In diesem Schritt wird sichergestellt, dass die Teile während des Transports nicht beschädigt werden und den Anforderungen des Kunden entsprechen.

Der Spritzgießprozess ist eine äußerst präzise und vielseitige Methode zur Herstellung von Kunststoffteilen in großen Stückzahlen. Von der anfänglichen Designphase über die Herstellung der Form bis hin zur fertigen Produktion eines Teils sind mehrere Schritte erforderlich, die alle darauf abzielen, ein qualitativ hochwertiges Endprodukt zu liefern. Mit fortschreitender Technologie und immer ausgefeilteren Maschinen wird der Spritzgussprozess immer effizienter, sodass Unternehmen von höherer Präzision, geringeren Kosten und schnelleren Produktionszeiten profitieren können.

Die Spritzgießerei ist eine Schlüsseltechnologie in vielen Industrien – von der Automobilproduktion bis hin zur Medizintechnik – und wird auch in Zukunft eine zentrale Rolle in der Fertigung von Kunststoffteilen spielen.
